Les électro-aimants

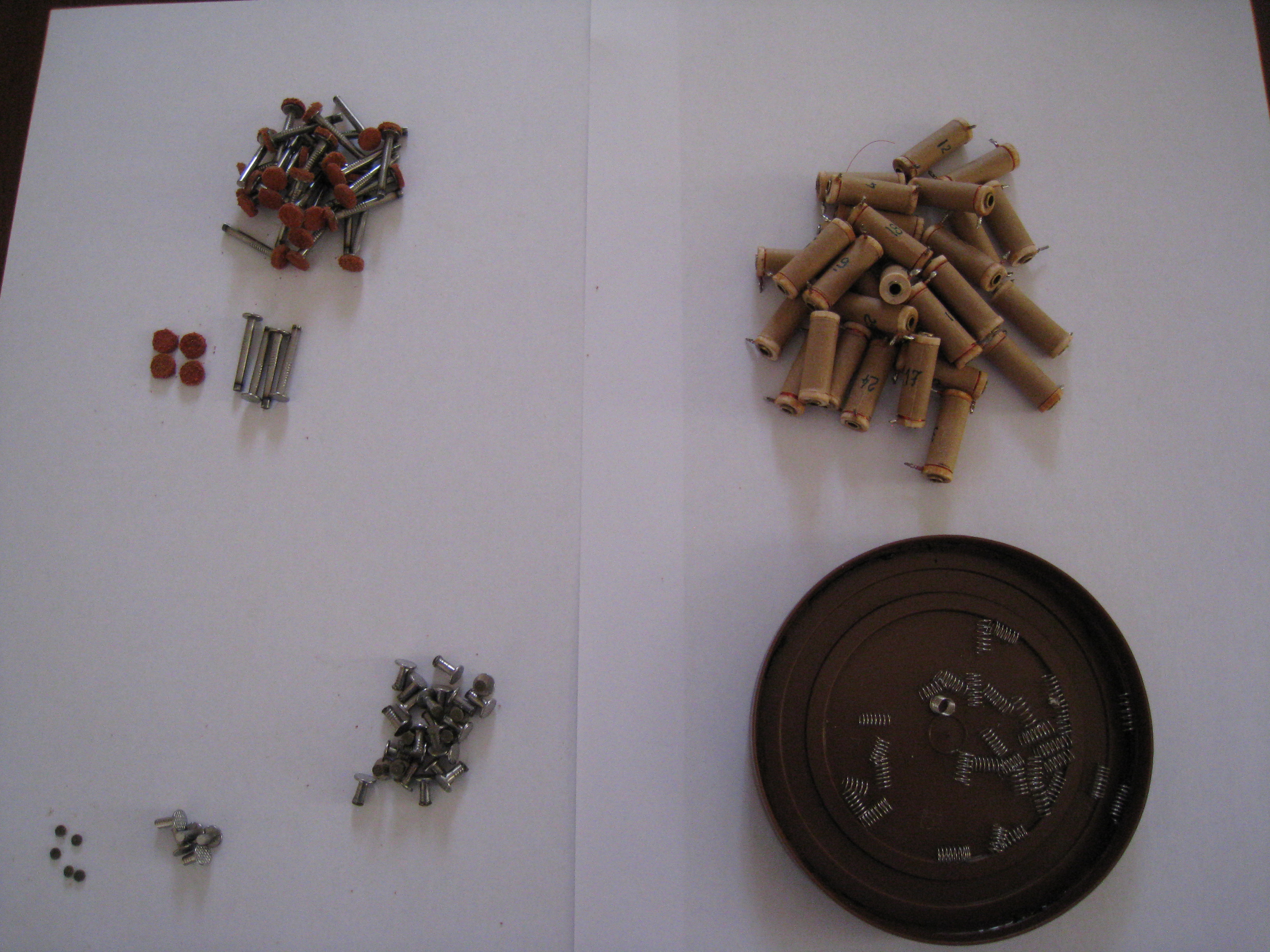

Le KIT complet pour réaliser les 29 électro-aimants:
les bobines , les ressorts ,les noyaux fixes, les noyaux mobiles

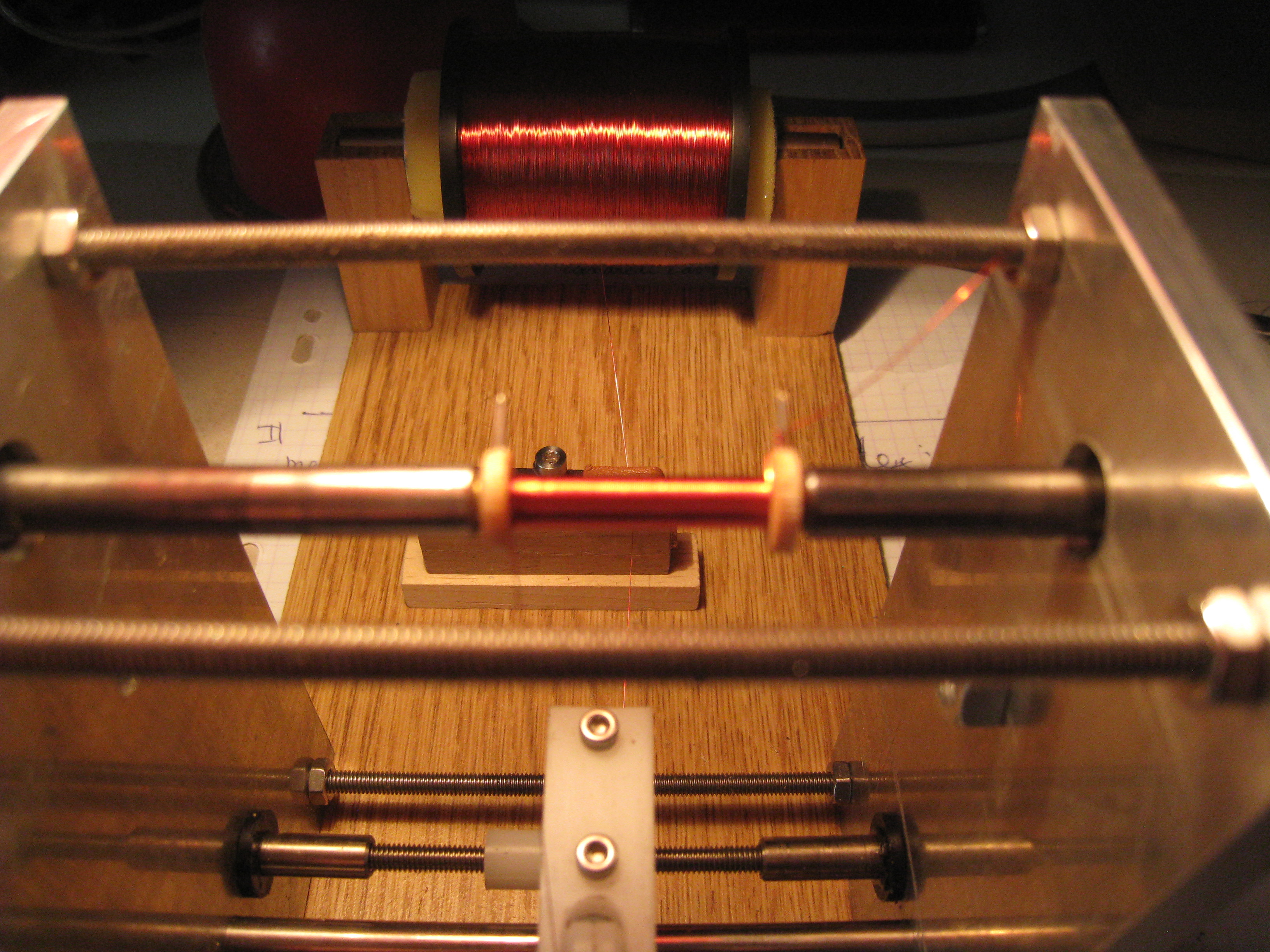

Opération qui m’a demandé le plus de temps car je pensais qu’il fallait que les 2000 spires soient jointives. En fait c’est préférable mais pas nécessaire. A la main cela demande environ 25 minutes par bobine

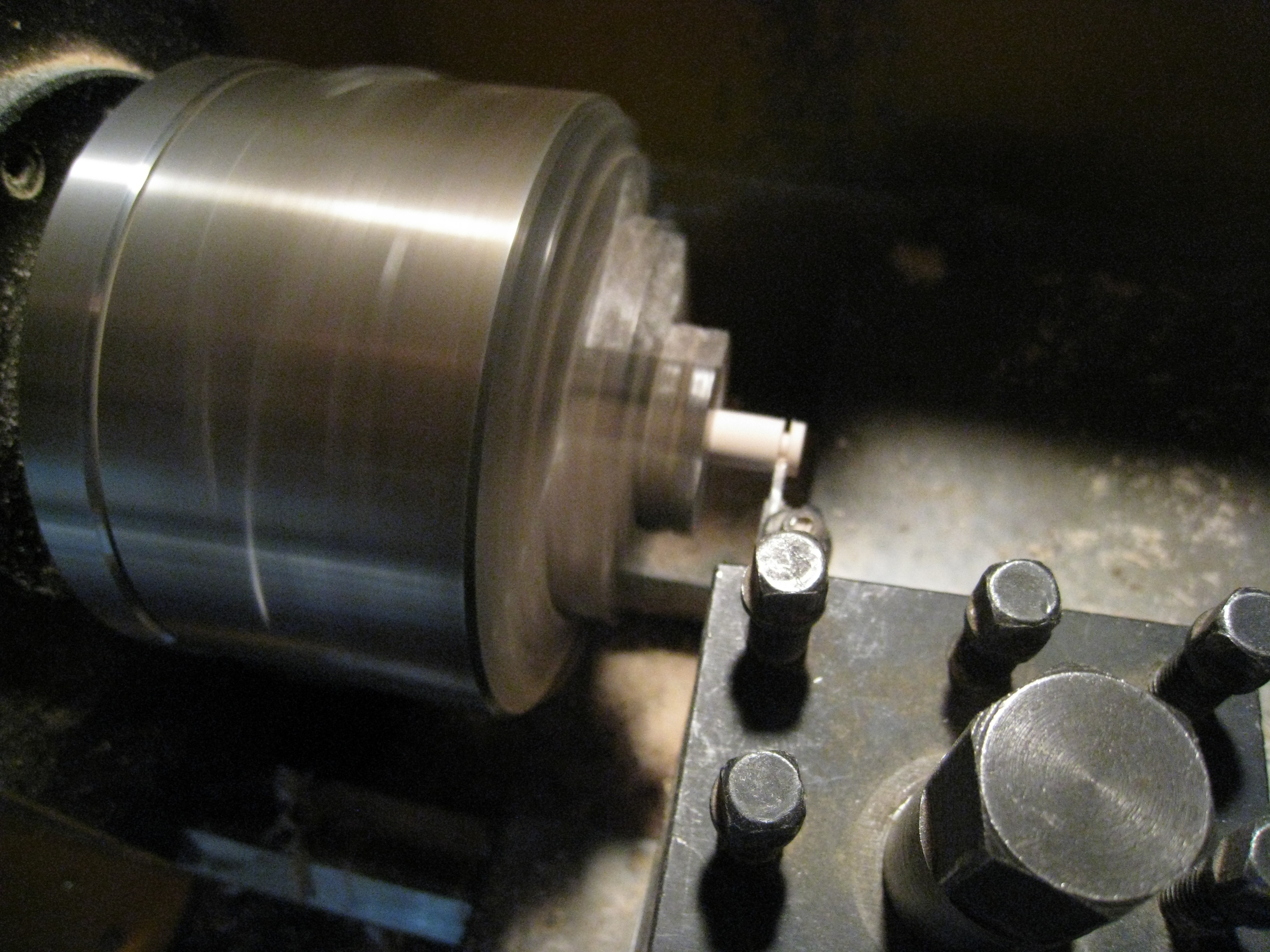

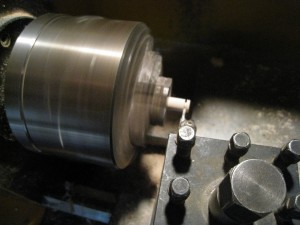

Le découpage des joues des bobines.
Dans un rond de hêtre de 10mm ramené à 8 et percé à 4

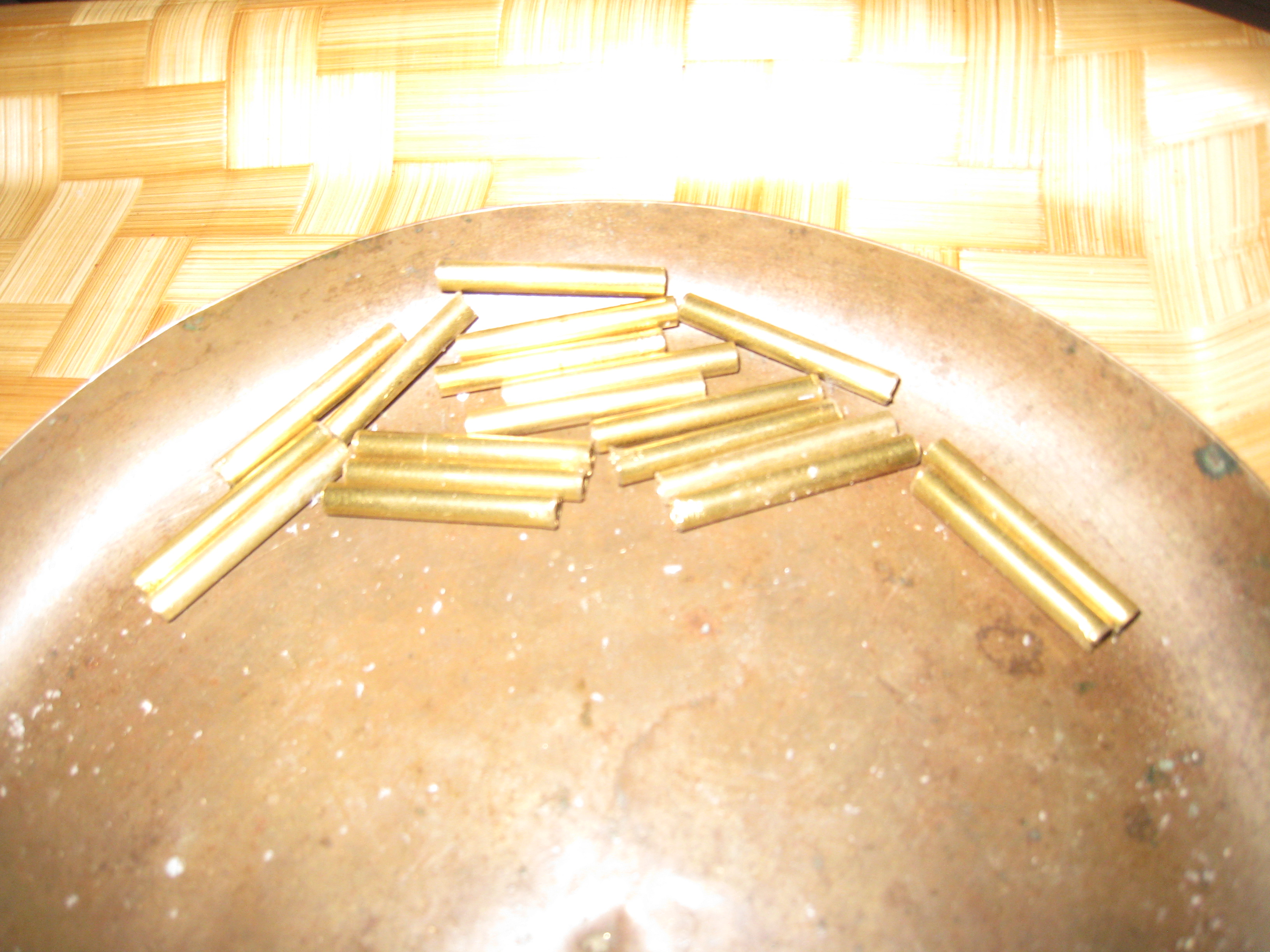

Les fûts des électro-aimants sont des tubes laitons de 4 mm

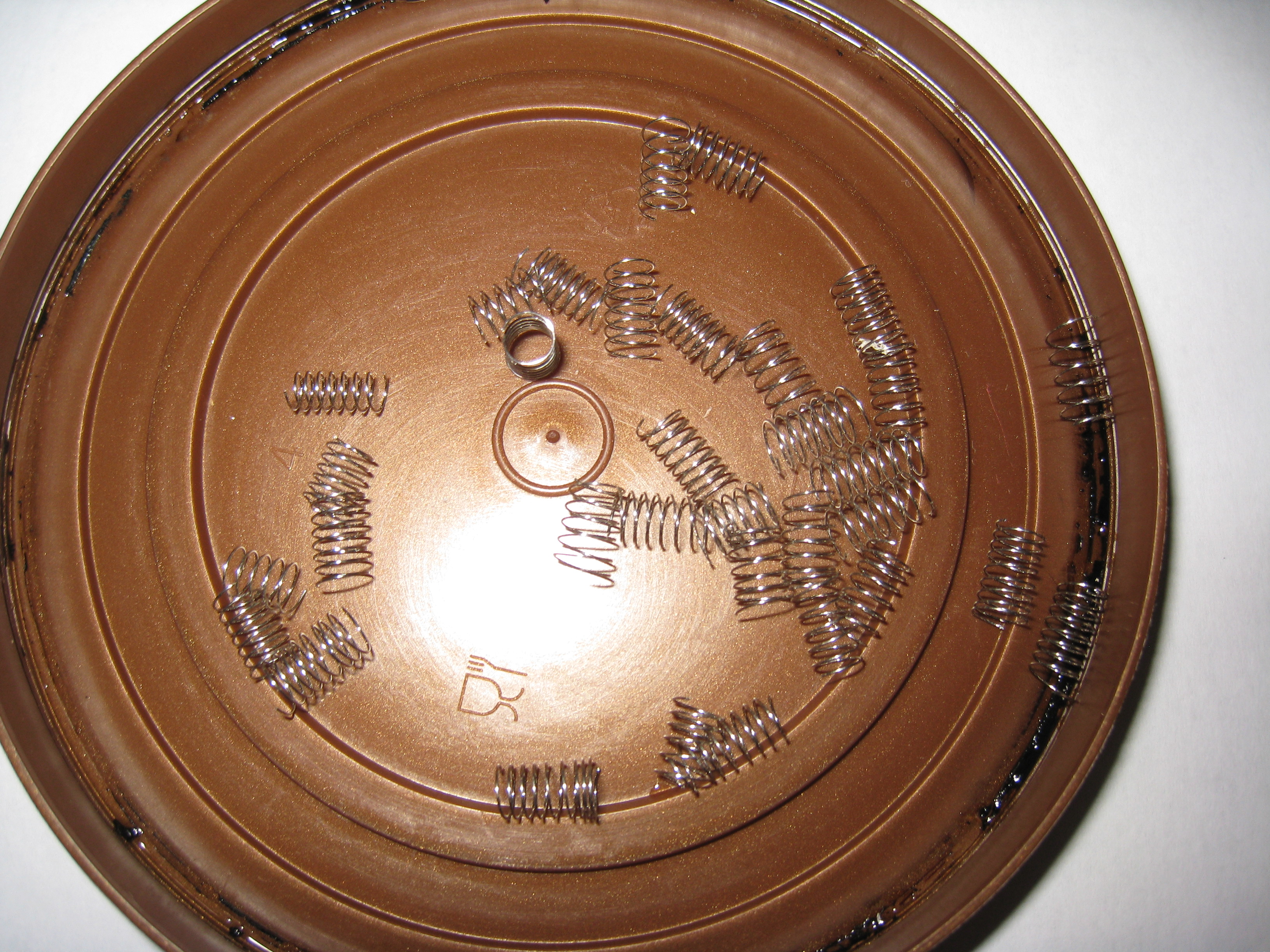

Les ressorts

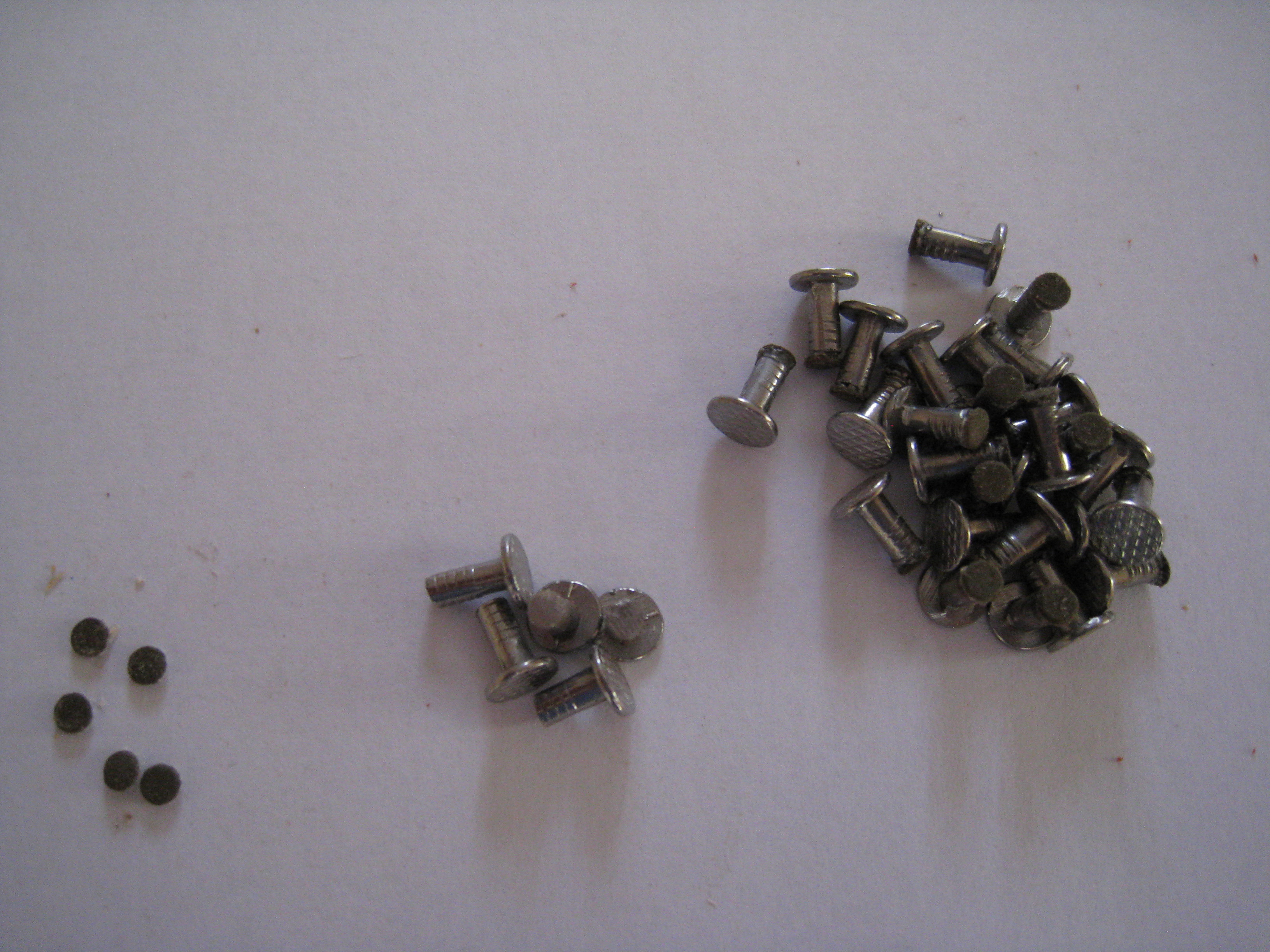

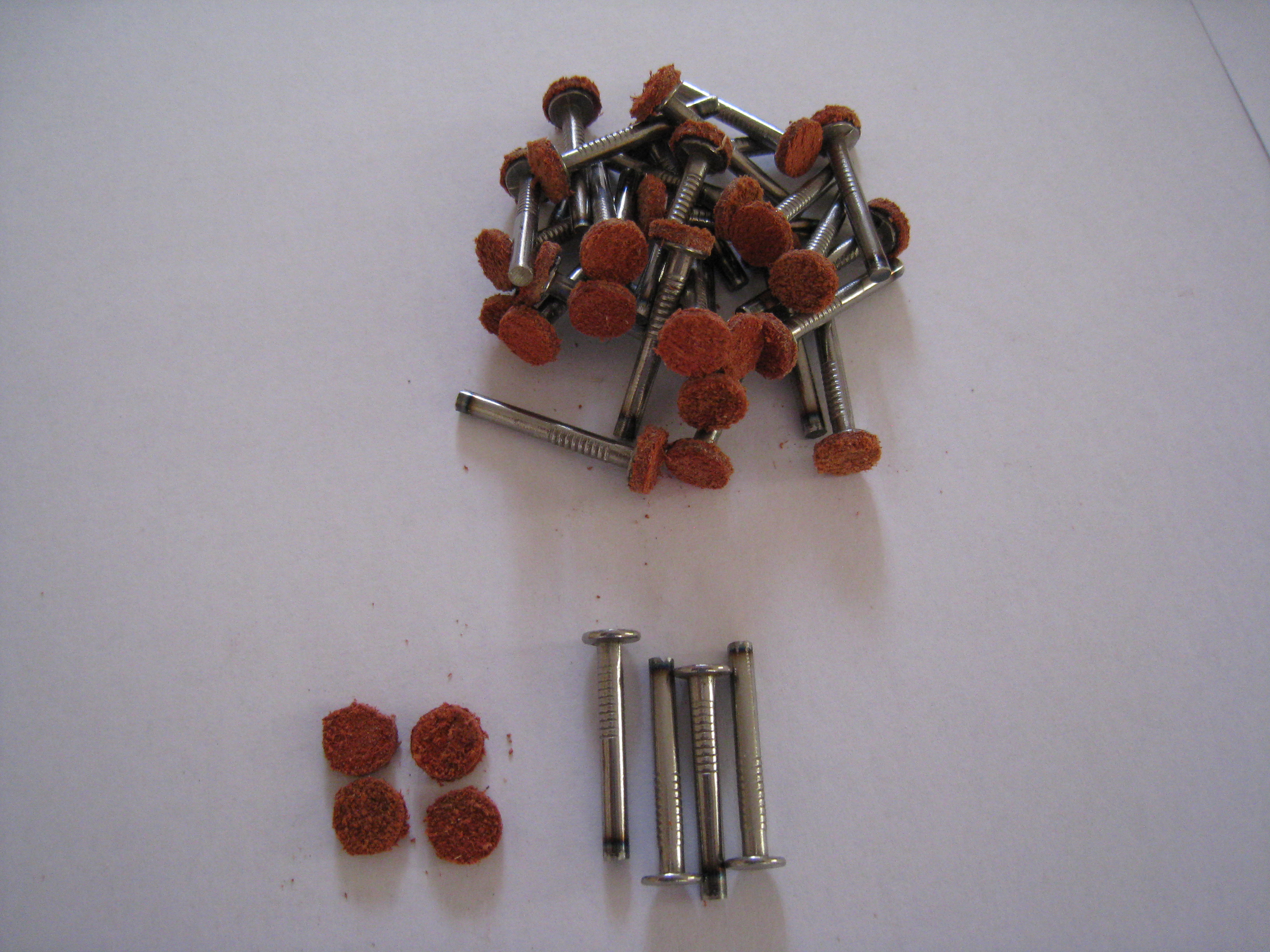

Des clous de 2.7mm équipés de la rondelle feutre

Le plus délicat est de coller la rondelle amortisseur de bruit (diamètre 2.7mm)

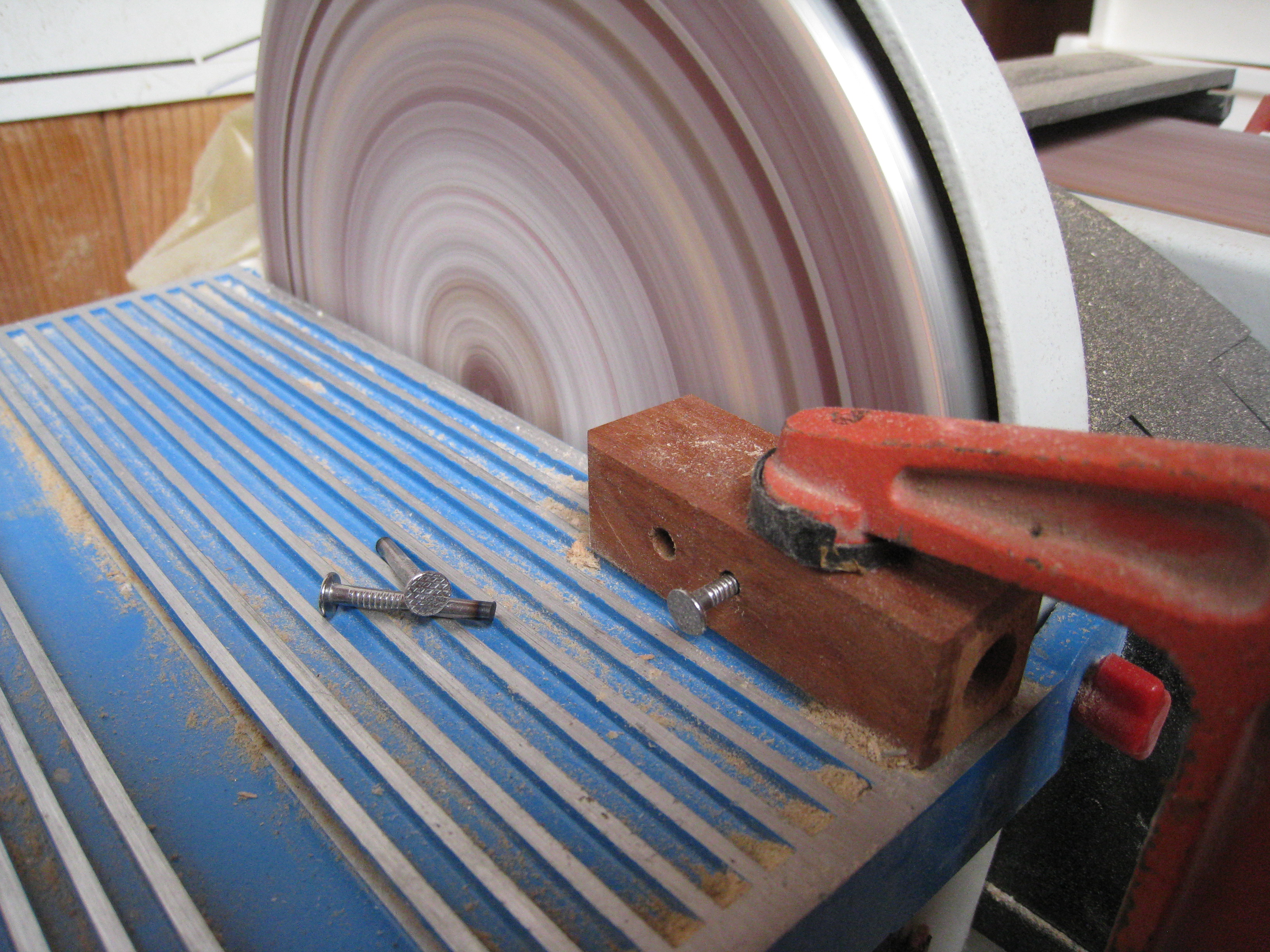

La mise à longueur des noyaux

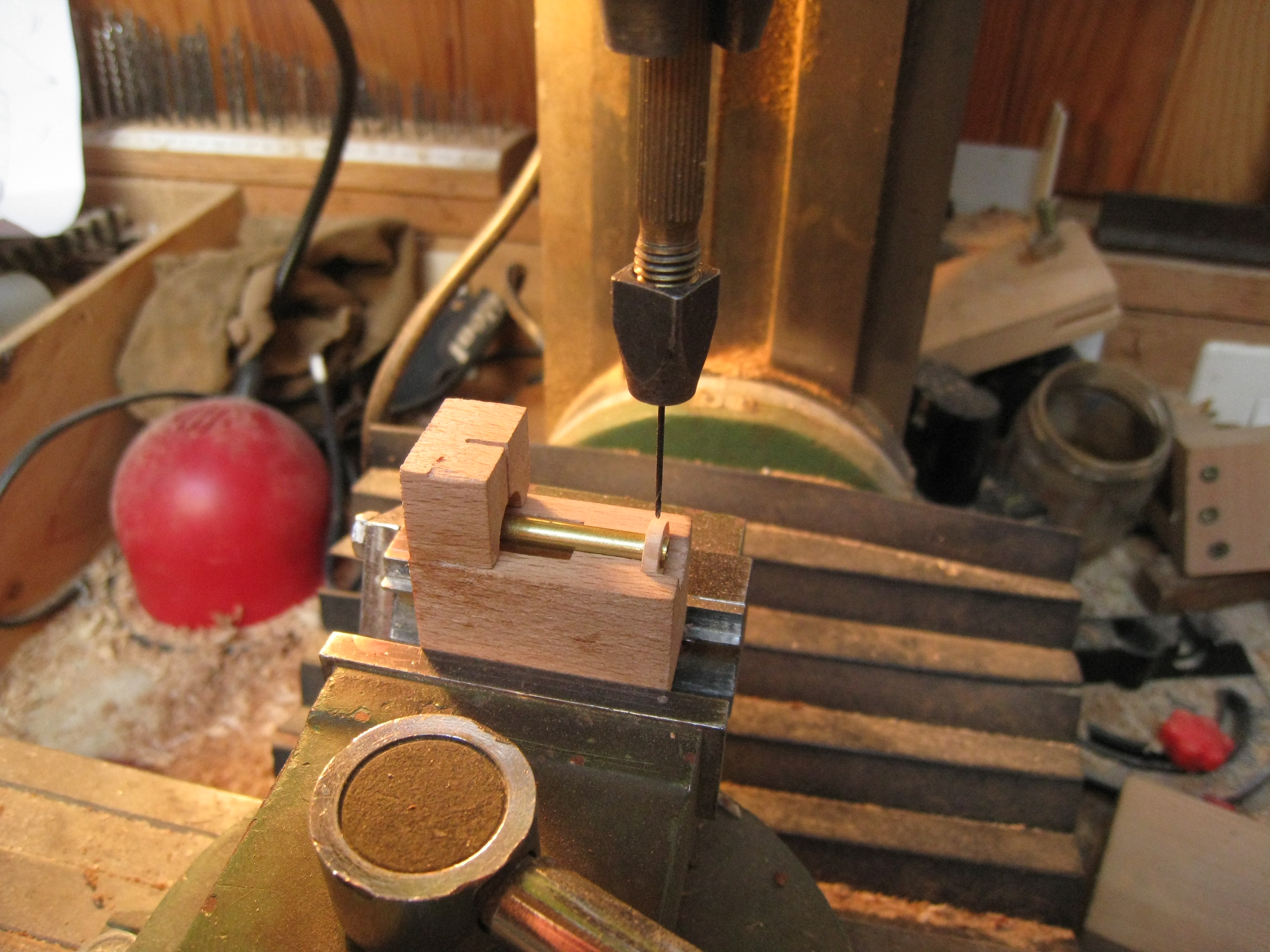

Opération un peu délicate: perçage de trous diamètre 0.6 dans une joue largeur 2mm -attention de ne pas aller trop loin car la broche qui recevra l’extrémité du fil ne doit absolument pas toucher le fût de laiton. Il faut un outillage comme celui qu’a réalisé Jean Claude pour que l’opération se passe bien

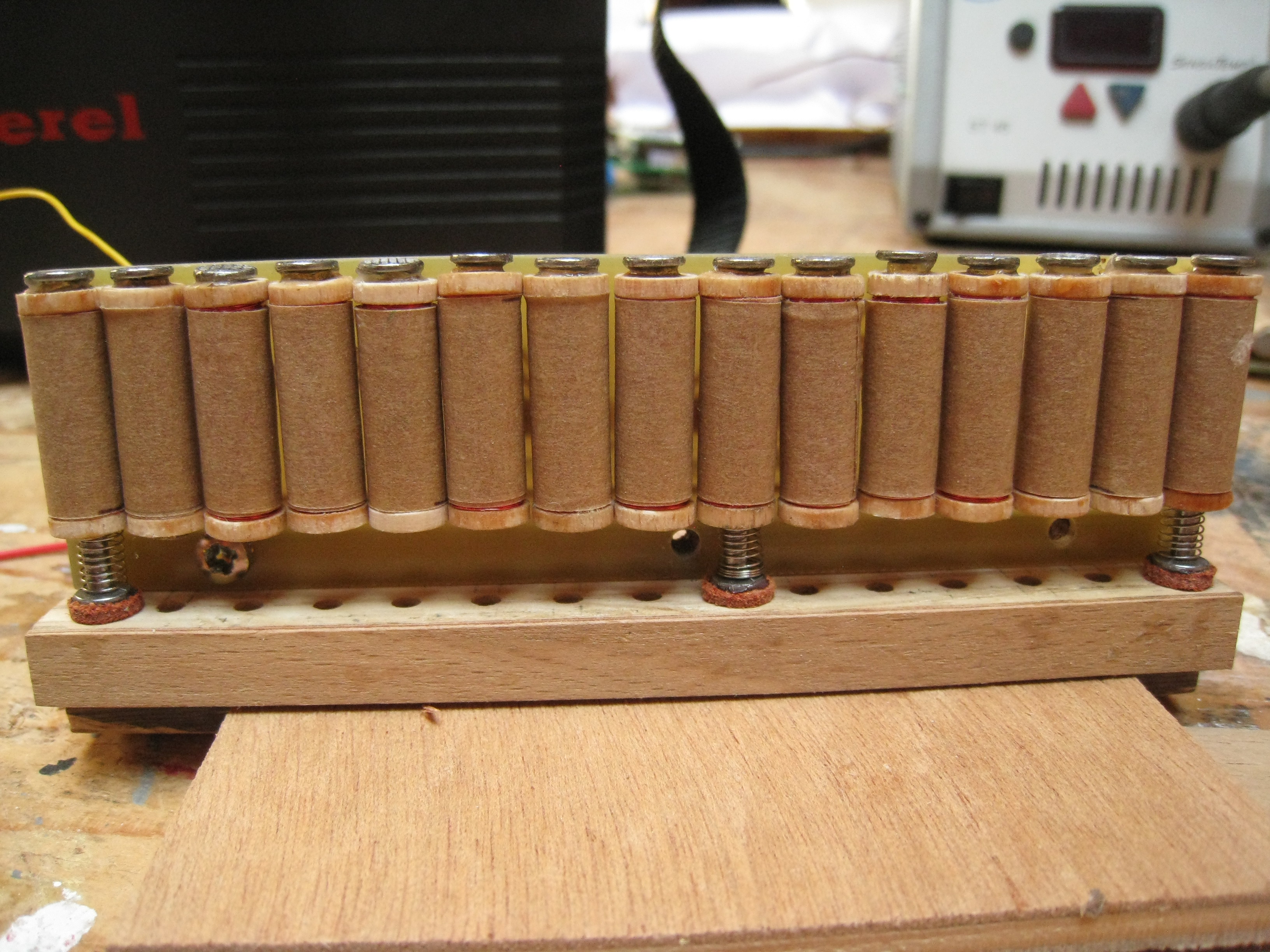

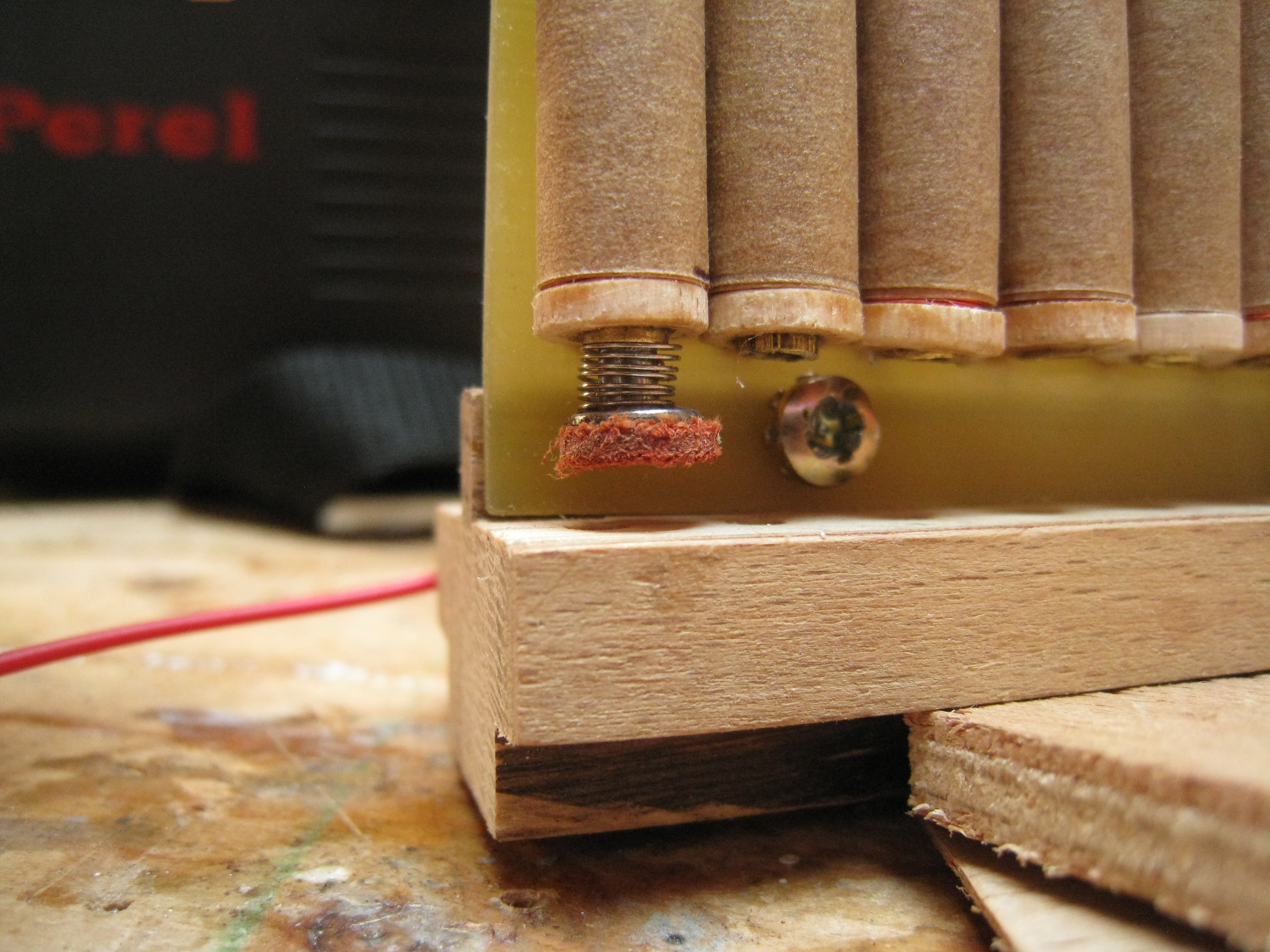

Les électro-aimants montés sur les plaquette

Premier test de fonctionnement

Après les électro-aimant il y a une petite séance de soudage qui normalement se passe bien. Si problème ne pas hésiter à faire intervenir des personnes plus compétentes que vous…..
